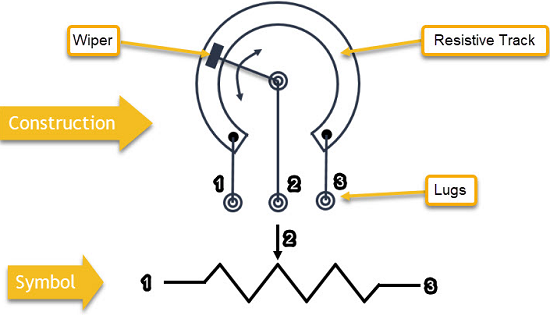

電位器或簡稱為POT，是一種三端設備，使用可移動觸點手動調節(jié)電阻。我們都熟悉電阻器。它們是簡單的電氣設備，可以阻止電路中的電流流動。本質上，電位器（POT）其實就是一個可變電阻，因此電位器的符號也接近電阻器的符號，符號的表示形式如下圖：

　　該符號表示帶有端子1和3以及滑動觸點端子2的電阻器。如果我們看一下典型電位計的結構，您會更好地理解這一點。在旋轉觸點型電位器中，有一個電阻軌道連接在端子1和3之間?；瑒佑|點，也稱為雨刷，將從電阻軌道的一端移動到另一端以改變電阻，外部觸點有時稱為接線片。

　　POT電位器如何工作，電位器工作原理步驟怎么樣？

　　1.也稱為電位計或電位計，它由一個稱為軌道的電阻元件和一個稱為滑動觸點的內部滑動觸點組成，其中末端連接到電阻元件。

　　2.然后用手動擦拭器調節(jié)阻力，手動擦拭器可移動并接觸材料的電阻條。當它向上移動靠近端子1并遠離端子2時，端子1的電阻降低，而端子2的電阻升高，反之亦然。

　　3.輸入電壓將施加在電阻器上，輸出電壓將是固定觸點和滑動觸點之間的電壓降，如下所示。

　　4.它們用于準確測量電壓并幫助從固定電壓源獲得可變電壓。

　　5.它們是無源設備，這意味著它們不需要電源或附加電路即可運行。

　　電位器靈敏度：

　　如果電位計更準確地測量小的電位差，則據說電位計更靈敏。

　　1-電位器的靈敏度由其電位評估坡度。靈敏度與電位梯度成反比。

　　2-為了增加電位器的靈敏度

　　3-必須降低初級電路中的電阻。

　　4-電位器線的長度必須增加，以便可以測量更多的長度準確。

　　電位器的用途：

　　1.POT用于控制電路的信號電平而不是電路的功率

　　2.電視和其他音頻設備的音量控制。

　　3.在操縱桿中用作位置傳感器。

　　4.TRIAC開關應用。

　　5.分壓電路。
